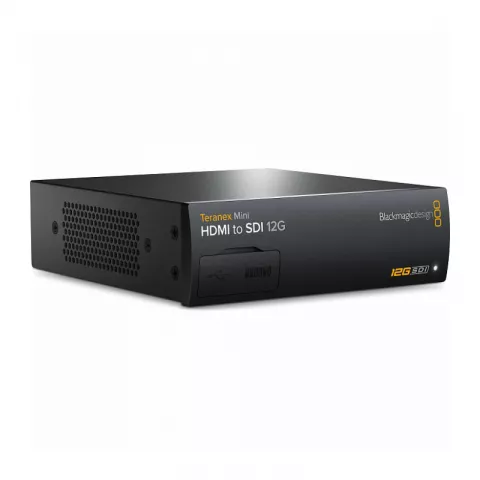

Конвертер Teranex Mini HDMI to SDI 12G выполняет преобразование из HDMI в 12G-SDI. Реализована поддержка SD, HD, 6G-SDI и 12G-SDI, повышающая конверсия из HD в Ultra HD. Обеспечивает эмбеддирование звука, полученного через балансные аналоговые и AES/EBU-разъемы, ввод тайм-кода. Позволяет подключать бытовые HDMI-камеры, компьютеры к SDI-оборудованию.

Конвертеры линейки Teranex Mini HDMI to SDI 12G оснащены разъемами 12G-SDI, которые передают данные в 8 раз быстрее по сравнению с HD-SDI. Интерфейс 12G-SDI является многоскоростным, после автоматического определения SD, HD или Ultra HD мгновенно переключается на нужный формат, позволяя использовать любое имеющееся SD/HD-оборудование. Для работы с Ultra HD вплоть до 2160p60 требуется 1 BNC-кабель, что позволяет выполнять конвертацию в сверхчетком разрешении с высокой частотой кадров.




Технические характеристики:

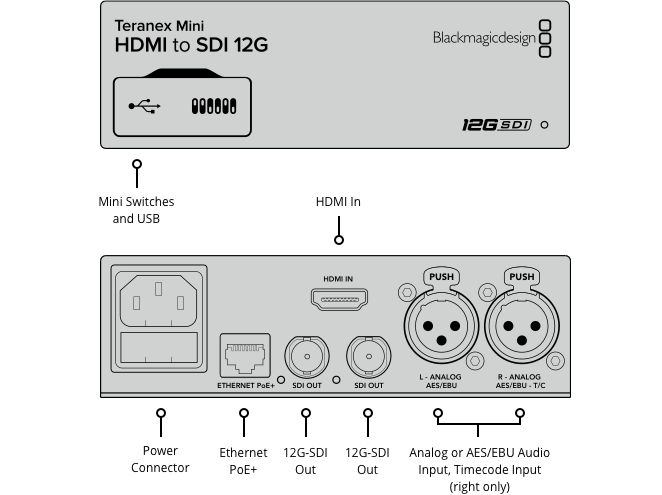

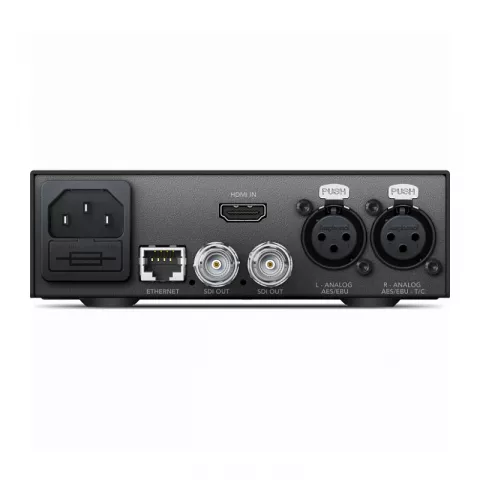

Connections

SDI Video Outputs 2 x 12G SDI outputs. Automatically matches the SD, HD and 12G-SDI HDMI video input.
HDMI Video Inputs 1 x HDMI 2.0 type A.
Analog Audio Inputs 2 channels professional balanced analog audio via XLR connectors. Right XLR can be configured for timecode input.
Digital Audio Inputs 4 channels professional 110Ω balanced digital audio via XLR connectors. Right XLR can be configured for Timecode input.
Embedded Audio Support 16 channels.
Multi Rate Support Automatic switching between SD/HD/2K and 4K.
Updates and Configuration USB or Ethernet.
Reclocking Yes

SDI Output Standards

SD Video Standards 525i59.94 NTSC, 625i50 PAL
HD Video Standards 720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
2K Video Standards 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI
Ultra HD Video Standards 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
4K Video Standards 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI
SDI Compliance SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M level A and B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 and SMPTE 2082‑10
SDI Video Rates SDI video connections are auto switching between standard definition SDI, high definition 3G-SDI, 6G-SDI, and 12G-SDI.
SDI Video Sampling 4:02:02
SDI Audio Sampling Television standard sample rate of 48 kHz and 24-bit.
SDI Color Precision 4:02:02
SDI Color Space YUV

HDMI Input Standards

SD Video Standards 525i59.94 NTSC, 625i50 PAL
HD Video Standards 720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
2K Video Standards 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI
Ultra HD Video Standards 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
4K Video Standards 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI
HDMI Color Space REC 601, REC 709
HDMI Color Precision YUV 4:2:2 in HD, 2K and 4K.
Copy Protection HDMI input is unable to capture from copy protected HDMI sources. Always confirm copyright ownership before capture or distribution of content.

Format Conversion

HD up and down conversion

Software

Software Control Mac™ and Windows™ software upgrade via USB and Ethernet.
Internal Software Upgrade Via included updater application.
Operating Systems
Mac 10.15 Catalina,
Mac 11.1 Big Sur or later.
Windows 10, 64-bit.

Settings Control

Basic Settings Control Mini Switches, USB and Ethernet via free software utility.
Optional Front Panel Control Front mounted Smart Panel with LCD, rotary knob and six settings buttons.

Power Requirements

Power Supply 1 x built in international AC power supply with IEC C14 inlet. IEC Power cable required. 100 - 240V AC Input.
Power Over Ethernet Can be powered via 48V DC using PoE+ (power over ethernet).
Power Consumption 16 Watts
Operational Voltage Range 100 - 240V AC

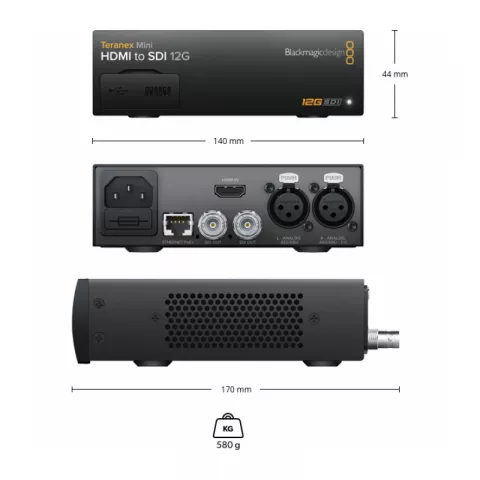

Physical Specifications

5.51x6.69x1.75 (in) 1.28 (lb)

Environmental Specifications

Operating Temperature 0° to 40°C (32° to 104°F)
Storage Temperature -20° to 60°C (-4° to 140°F)
Relative Humidity 0% to 90% non‑condensing

What's Included

Teranex Mini HDMI to SDI 12G
