Спецификация матрицы
Размер экрана в дюймах: 9
Разрешение экрана: 1920 х 1200пикс
Соотношение сторон экрана: От 16 до 9
Матрица ЖК: Да
Матрица типа IPS: Да
Светодиодная подсветка матрицы: Да
Яркость в кд/м²: 450
Разрядность матрицы экрана в битах: 8
Разрядность процессора обработки сигнала в битах: 8
Углы обзора по горизонтали / вертикали: 170град / 170град
Коэффициент контрастности: 1000:1

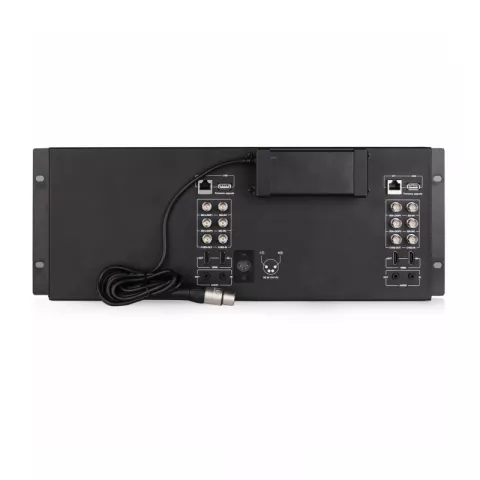

Интерфейсы Видео
Вход HD-SDI: Да, 3G
Количество входов HD-SDI: 4
Вход HDMI: Да
Количество входов HDMI: 2
Вход композитного сигнала: Да
Количество входов композитного сигнала: 2
Проходные выходы сигнала HD-SDI: Да, 3G 2 x 2 (для каждого входа 2 выхода)
Проходной выход сигнала HDMI: Да
Проходной выход композитного сигнала: Да

Интерфейсы Аудио
Линейный вход Аудио: Да, 2 x 3.5 мм "мини-джек" (1 на каждый монитор)
Входы для эмбеддированного аудиосигнала: Да, 3.5 мм "мини-джек"
Встроенные динамики: Да, 4

Дистанционное управление
GPI Вход: Да, RJ45 с поддержкой прокола TSL
RS485/422 Вход: Да, Для протокола TSL
USB порт: Да, Для обновления встроенного ПО и Сервисных функций

Поддерживаемые форматы сигналов
Примечания относительно поддерживаемых SMPTE/ITU стандартов: В данном разделе описаны не все поддерживаемые монитором стандарты SMPTE и ITU, как, например, SMPTE 274 с чересстрочной развёрткой. Пожалуйста, обратитесь к своему дилеру за полным перечнем поддерживаемых стандартов сигналов.
HD-SDI/SD сигналы 2K: Да, SMPTE ST 2048-1: 2011 до 60/50p
HD-SDI/SD стандарта SMPTE-425M-A/B: Да
HD-SDI/SD стандарта SMPTE-274M: Да
HD-SDI/SD стандарта SMPTE-RP211: Да
HD-SDI/SD стандарта SMPTE-296M: Да
HD-SDI/SD стандарта ITU-R BT656: Да
HD-SDI/SD стандарта SMPTE-125M: Да
HDMI сигналы 1080p: до 1080P
Композитный видеосигнал: Да, PAL/NTSC

Ключевые функции
Поддерживаемые стандарты таймкода SDI: Да, LTC, VITC1&2
Отображение монохромного изображения по каждому из цветов R/G/B: Да
Функция False color: Да
Функция Zebra: Да
Функция облегчения фокусировки Focus Assist: Да
Функция H/V delay: Да
Режимы сканирования: Normal/Over scan/Native
Режим Freeze: Да
Маркеры экрана: Да,
80%, 85%, 90%, 93%, 95%
Центральный маркер: Да
Маркеры аспекта кадра: Да, 4:3, 13:9, 14:9, 15:9, 1.85:1, 2.35:1
Поддержка сигналов Tally по каналу GPI: Да
Пользовательские предустановки: Да
Поддержка TSL UMD/IMD посредством интерфейса: Да, RJ45 с поддержкой прокола GPI
Программируемые функциональные клавиши: 5 x 2
Режим Picture Flip modes: Да
Блокировка клавиш от случайного нажатия: Да

Особые функции
Автоматический выбор источника: Да
Измерительные и индикаторные функции
Вспомогательные режимы осциллографа
Вспомогательные режимы вектороскопа
Анализируемые гистограммой каналы
Индикатор уровня звуковых сигналов: Да
Количество каналов индикатора уровня звуковых сигналов: 2
Вспомогательные режимы индикатора уровня звуковых сигналов: Индикация перегрузки

Настройки и цветовые предустановки
Предустановка цветовой температуры 9300K: Да
Предустановка цветовой температуры 6500K: Да
Предустановка цветовой температуры 5600K: Да
Пользовательская предустановка цветовой температуры: Да
Ручное калибрование цветовой температуры: Да
Уровни гаммы: 2.2/2.4/2.6
Настраиваемый уровень чёрного: Да

Возможности электропитания и окружающей среды
Электропитание переменным током: Да, адаптер переменного/постоянного тока
Электропитание постоянным током: Да, от 6.6 В до 24 В
Разъём питания постоянным током: 4 контактный XLR
Энергопотребление: 36 Вт
Рабочая температура в градусах цельсия: От 0C до 40C
Рабочая влажность: От 10% до 90%
Температура хранения в градусах цельсия: От -15C до 60C
Влажность при хранении: От 10% до 90%

Общие характеристики
Габариты Ш х В х Г: 481мм / 173мм / 96мм
Масса с кронштейном :2,8 кг

В комплекте с устройством
Шнур питания: Да
Прочее: адаптер переменного/постоянного тока
Бумажная инструкция: Да

Общие примечания
Общие примечания: Имитированные изображения. Значения для веса и размеров являются приблизительными. Конструкция и технические характеристики могут быть изменены без предварительного уведомления.
